調節閥的構成及分類

發表時間：2024-10-16, 編寫人:上海川滬閥門有限公司

調節閥又稱控制閥，它是過程系統控制中用動力操作去改變流體流量的裝置。調節閥由 執行機構和閥組成(圖1和圖2)。執行機構起推力或轉矩作用，而閥起到控制流量的 作用。調節閥是執行器的主要類型。執行器是一種直接改變操作變量的裝置，是一種終端元 件。除調節閥外，執行器還包括氣動馬達、氣動機械手、電磁閥、電動調速泵等產品。

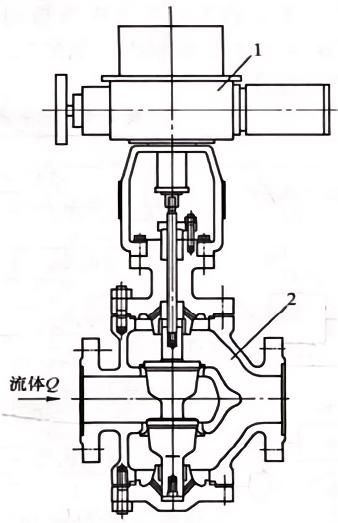

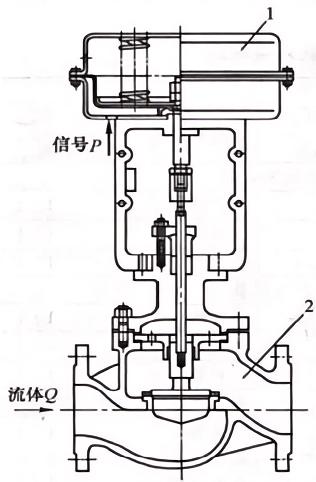

圖1：氣動調節閥 || 圖2：電動調節閥

執行機構是將控制信號轉換成相應的動作來調節閥內節流元件的位置或其他調節機構。 信號或驅動力可以為氣動、電動、液動或這三者的任意組合。閥是調節閥的控制部分，它與流體直接接觸，在執行機構的推動下，改變閥芯與閥座之間的流通面積，從而達到控制流量 的目的。

以壓縮空氣為動力源的調節閥稱為氣動調節閥，如圖1所示。以電力為動力源的調節 閥則稱為電動調節閥，如圖3-2所示。這兩種是用得最多的調節閥。此外，還有液動調節 閥、智能調節閥等。

閥是由閥體、閥蓋組件和閥內件組成的。閥蓋組件包括閥蓋和填料箱(填料壓板、填 料壓套、填料、隔環和填料墊等)。閥內件是指與流體接觸并可拆卸的，起到改變節流面積 和節流元件導向等作用的零件的總稱。例如閥芯、閥座、閥桿、套筒、導向套等，都可以叫 閥內件。

調節閥的產品種類很多，結構多種多樣，而且還在不斷地更新和變化。一般來說，閥是 通用的，既可以和氣動執行機構匹配，又可以和電動執行機構匹配，還可以和電-液執行機 構和氣-液執行機構匹配使用。

根據需要，調節閥可以配用各種各樣的附件，使它的使用更方便，功能更完善，性能更 可靠，這些附件有閥門定位器、手輪機構、電氣轉換器等。

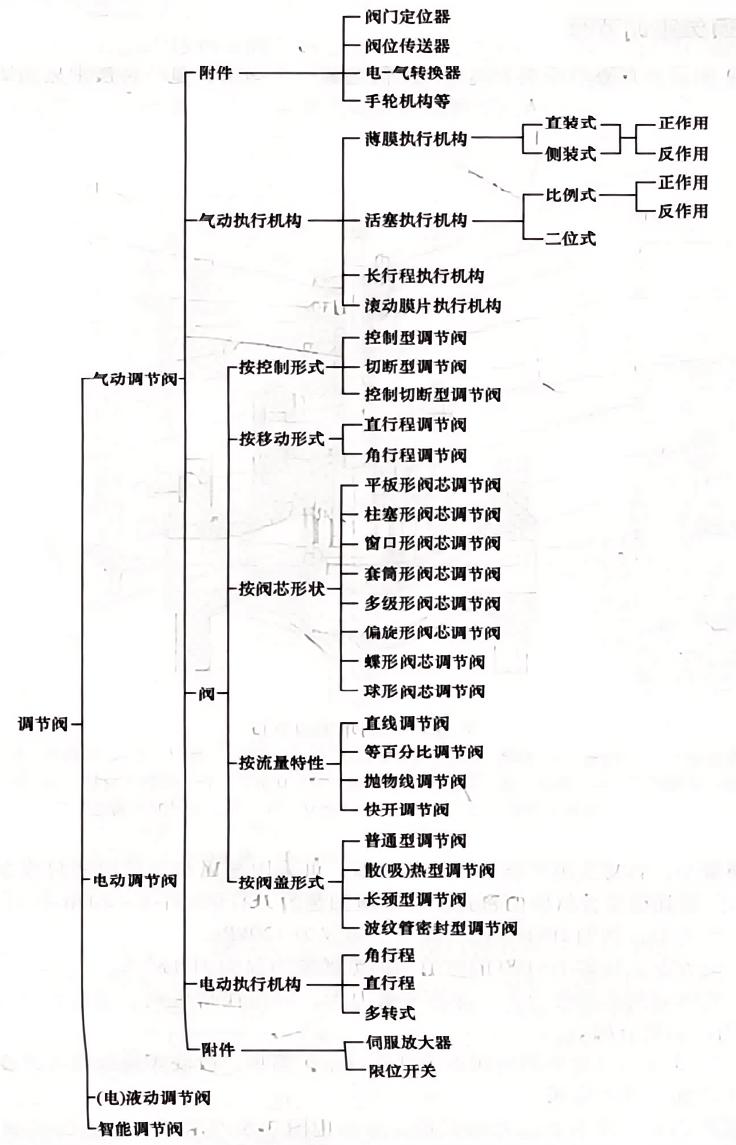

調節閥的組成及分類如圖3所示。
