電動截止閥

產品展示>> 電動截止閥>>電動焊接截止閥
一、電動焊接截止閥 產品概述

上海川滬閥門有限公司生產的電動焊接截止閥由截止閥與Z型多回轉電動執行器組成,電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作,另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,一般不作調節和節流。

二、電動焊接截止閥 產品圖片

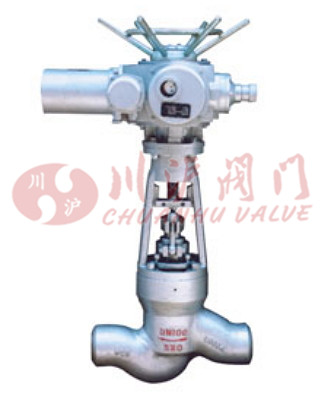

電動焊接截止閥 電動焊接截止閥

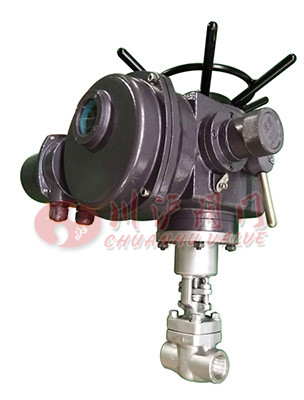

電動焊接截止閥(高壓焊接) 電動焊接截止閥(鍛鋼承插焊連接)
三、電動焊接截止閥 執行標準

產品規范 設計規范 結構長度 連接法蘭 試驗與檢驗 壓力-溫度 產品標識 供貨規范
JB/T 3595/E101 E101 78DG E101 JB/T 3595 GB/T 12220 E101
四、電動焊接截止閥 性能規范

產品型號 公稱壓力Lb(MPa) 試驗壓力(MPa) 工作壓力(MPa) 工作溫度 適用介質
殼體強度 密封 P54 P55 P57
J61HY-100 10 15 11 / / / ≤450 水、蒸汽、油品
J61HY-200 20 30 22 / / /
J61HY-250 25 38 28 / / /
J61HY-320 32 48 36 / / /
J61Y-P54/100V / 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V / 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤555
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17
五、電動焊接截止閥 主要零件材料

零件名稱 零部件材料
閥體 WCB WC6 WC9
閥蓋 25 12Cr1Mo1VA
閥板 25 20Cr1Mo1VA 20Cr1Mo1VA
閥桿 1Cr17Ni2 20Cr1Mo1VA
閥座 25 12Cr1Mo1VA
密封副 STL+STL STL+STL STL+STL
填料 柔性石墨
墊片 S軟鋼、柔性石墨 S軟鋼 F軟鋼
適用溫度 -29-425度 -29-540度
適用介質 水、油品、蒸汽 蒸汽、油品
六、電動焊接截止閥 結構圖

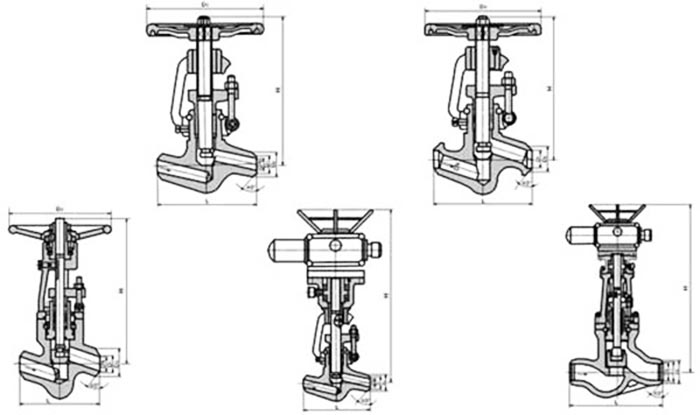

電動焊接截止閥結構圖
電動焊接截止閥結構圖

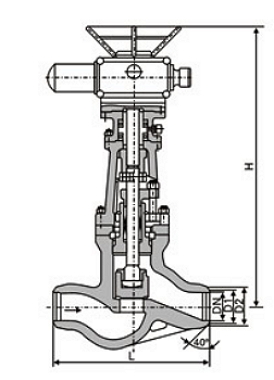

七、電動焊接截止閥 連接尺寸


公稱通經DN
主要外形尺寸和連接尺寸 WT(kg)
L D1 D2 H
J61H-200 J61Y-200 J961H-200 J961Y-200
20 170 22 42 480 38
25 170 27 42 520 41
32 200 34 52 728 58
50 350 53 76 728 89
80 500 86 108 798 135
100 600 107 161 890 190
J61Y-250 J61Y-320 J961Y-250 J961Y-320
20 150 25 40 576 47
25 170 27 42 585 49
32 180 32 55 606 52
50 250 50 83 722 73
80 470 80 105 895 225
100 600 100 142 1179 296
J61Y-P54100V J61Y-P54140V J961Y-P55100V J961Y-P55140V
20 170 22 42 480 38
25 170 27 42 520 41
32 200 34 52 728 58
50 350 53 76 728 89
80 500 86 108 798 135
100 600 107 161 890 190
J61Y-P54170V J61Y-P54195V J961Y-P55170V J961Y-P55195V
20 150 25 40 576 47
25 170 27 42 585 49
32 180 32 55 606 52
50 250 50 83 722 73
80 470 80 105 895 225
100 600 100 142 1179 296

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-電動焊接截止閥.PDF

電動焊接截止閥鏈接:http:///products/diandongjiezhifa/j961y.html
