一、電動三通分流調節閥 產品概述

上海川滬閥門有限公司生產的電動三通分流調節閥 型號：ZRSF，是由3810L 直行程電動執行機構和三通分流閥體組成。電動執行機構可以選用普通型和防爆型，防爆型電動執行機構防爆等級為ExdII BT4。三通分流調節閥閥體，材質有鑄鋼（WCB）、304不銹鋼、304L不銹鋼、316不銹鋼、316L不銹鋼。根據閥門通過的介質不同，如高溫導熱油或是高溫水蒸氣，可選用高溫型三通調節閥閥體（閥體上增加散熱片）。三通分流調節閥是一進兩出。三通分流調節閥所配的電動執行機構，提供控制信號4-20mA，反饋信號4-20mA。電動三通調節閥也是可以根據客戶需求，定做成開關型電動三通分流調節閥。電動執行機構電壓默認為AC 220V，可配380V電壓。

二、電動三通分流調節閥 產品圖片

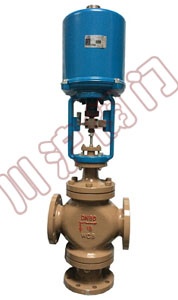

電動三通分流調節閥_ZRSF

三、電動三通分流調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	分流閥	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
	合流閥	-	-	-	-	-	-	85	135	210	340	535	800	1360
允許壓差(MPa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
流量特性		直線性、等百分比
公稱壓力(MPa)		PN1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		雙導向型套筒式閥芯
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

四、電動三通分流調節閥 電動執行機構

電動執行機構 3810L	防爆電動執行機構 3810L-FB

五、電動三通分流調節閥 電動執行機構計算參數

型號	額定輸出力N	速度mm/s	最大行程
381LSA-08 381LXA-08	800 800	4.2 4.2	30
381LSA-20 381LXA-20	2000 2000	2.1 2.1
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60
381LSB-50 381LXB-50	5000 5000	1.7 1.7
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0

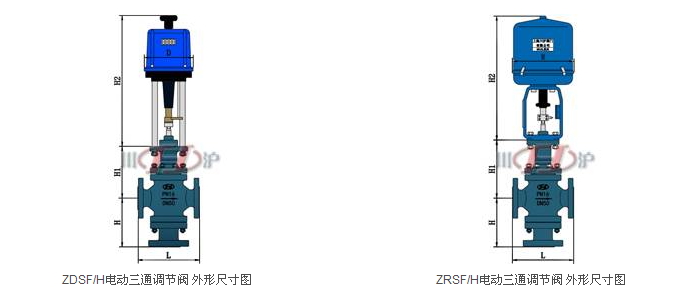

七、電動三通分流調節閥 結構圖

八、電動三通分流調節閥 連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
H	PN16/25	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN40	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN64	150	160	170	180	200	220	240	260	300	322	380	495	605
H1		155	155	175	180	200	235	250	260	330	350	420	530	680
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
