蝸輪蝶閥
產品展示>> 蝶閥>>蝸輪蝶閥
一、蝸輪蝶閥 產品概述

上海川滬閥門有限公司生產的D371X蝸輪蝶閥，具有開關及調節流體功能，廣泛用于各種工業流體控制，和傳統截止閥和球閥相比，蝶閥重量輕，成本低。隨著各種人造橡膠工業的快速發展，軟密封中線蝶閥 不僅能用于傳統水處理工業，還可用于各種現代化學工業。
特點：
1、蝶板，閥桿，閥體，同心設計扭矩小
2、可雙向安裝
3、自清潔式閥座
4、防吹出式閥桿
5、ISO 5211 頂法蘭
6、可選加長式閥桿
7、可提供對夾和法蘭連接方式

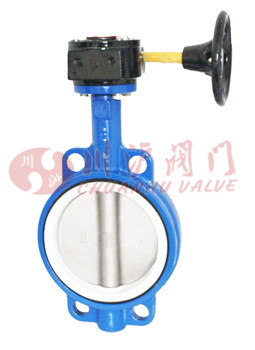

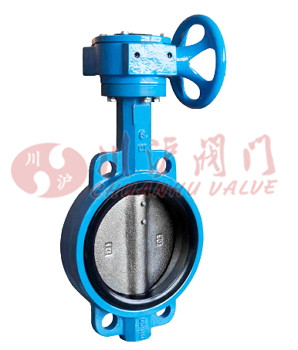

二、蝸輪蝶閥 產品圖片

鑄鋼蝸輪蝶閥 不銹鋼蝸輪蝶閥
鑄鋼蝸輪蝶閥 不銹鋼蝸輪蝶閥
三、蝸輪蝶閥 產品型號

材質 型號
法蘭式

D341X-10，D341X-16
對夾式

D371X-10，D371X-16
四、蝸輪蝶閥 主要參數

型號 XD371X-10 XD371X-16
工作壓力（MPa） 1.0 1.6
適用溫度（℃） ≤65
適用介質 水等
材料 閥體 鑄鐵
蝶板 球墨鑄鐵（表面尼龍覆層）
閥桿 鉻不銹鋼
閥座 丁晴橡膠
填料 O形橡膠圈

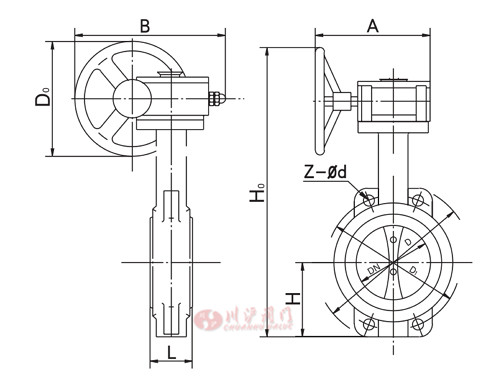

五、蝸輪蝶閥 結構圖

D371X_蝸輪蝶閥_結構圖
六、蝸輪蝶閥 連接尺寸

D371X/J-10C(P·R·Z-Q)

通徑(DN) L D1 D Z- d H H0 A B D0 Wt/kg
50 43 125 165 4-18 80 360 193 125 150 8
65 46 145 185 4-18 90 385 193 125 150 9
80 46 160 200 8-18 95 395 193 125 150 10
100 52 180 220 8-18 115 430 193 125 150 11
125 56 210 250 8-18 125 460 193 125 150 13
150 56 240 285 8-22 140 485 193 125 150 14
200 60 295 340 8-22 175 630 283 165 220 30
250 68 350 395 12-22 206 690 283 165 220 40
300 78 400 445 12-22 240 770 334 175 280 78
350 78 460 505 16-22 270 830 334 175 280 81
400 102 515 565 16-26 315 910 425 210 320 140
450 114 565 615 20-26 320 938 425 210 320 160
500 127 620 670 20-26 343 993 425 210 320 190
600 154 725 780 20-30 413 1131 425 210 320 315
700 165 840 895 24-30 478 1476 620 320 400 480
800 190 950 1015 24-33 525 1533 620 320 400 516
900 203 1050 1115 28-33 585 1655 620 320 400 780
1000 216 1160 1230 28-36 640 1765 620 400 400 950
1200 254 1380 1455 32-39 755 1995 620 400 400 1150
1400 530 1590 1675 36-42           1890
1600 1600 1820 1915 40-48           2780
七、蝸輪蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-蝸輪蝶閥.PDF

蝸輪蝶閥鏈接：http:///products/diefa/d371x.html
