鍛鋼過濾器
一、鍛鋼過濾器 產品概述
上海川滬閥門有限公司生產的鍛鋼過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼Y型過濾器用來清除介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器具有結構簡單/阻力小，排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。

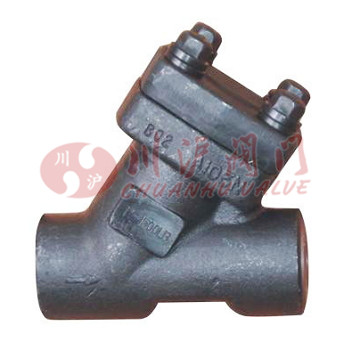

二、鍛鋼過濾器 產品圖片
 |
| 鍛鋼過濾器(內螺紋連接) |
三、鍛鋼過濾器 技術參數
| 序號 | 零件名稱 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
|---|---|---|---|---|---|---|---|---|
| 1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
| 3 | 銘牌 | AL | AL | AL | AL | AL | AL | AL |
| 4 | 鉚釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
| 5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |

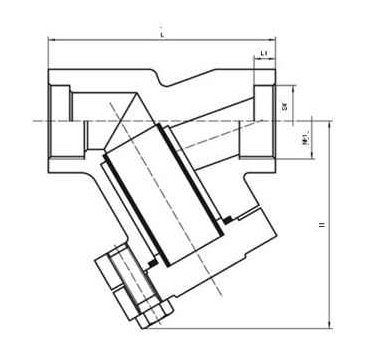

四、鍛鋼過濾器 結構圖
 |
五、鍛鋼過濾器 連接尺寸
800LB 安裝尺寸
| 規格(NPS) | R.P | . | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 |
|---|---|---|---|---|---|---|---|---|---|---|
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | |
| 結構長度 | L | 98 | 98 | 111 | 120 | 140 | 140 | 170 | 200 | . |
| 中心高度(開) | H | 70 | 70 | 70 | 100 | 110 | 120 | 120 | 150 | . |
| 流道孔徑 | d | 7 | 9 | 13 | 17.5 | 30 | 30 | 35 | 46 | . |
| 重量(Kg) | 2.2 | 2.2 | 2.1 | 4.2 | 8.9 | 8.9 | 10 | 18.6 | . | |
1500lb 安裝尺寸
| 規格(NPS) | F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 結構長度 | L | 98 | 111 | 120 | 140 | 140 | 170 | 200 |
| 中心高度(開) | H | 70 | 70 | 100 | 110 | 120 | 120 | 150 |
| 流道孔徑 | d | 9 | 12 | 15 | 20 | 28 | 32 | 40 |
| 重量(Kg) | 2.1 | 4.2 | 9 | 8.9 | 10 | 18.6 | 20 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-鍛鋼過濾器.PDF
