水用電磁閥
一、水用電磁閥 產品概述
上海川滬閥門有限公司生產的水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)
二、水用電磁閥 產品圖片
 |

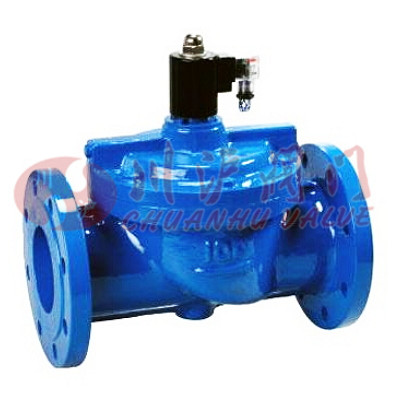

| 水用電磁閥(鑄鐵法蘭連接) |
三、水用電磁閥 技術參數
| 工作介質DN | 水、粘度≤4E的油及其它非腐蝕性流體 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 介質溫度℃ | ≤60 | ||||||||||||||
| 公稱壓力（Mpa） | 1.0 | ||||||||||||||
| 工作壓差（Mpa） | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | ||||||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||||||
| 額定流量系數（KV） | 按JB/T7352-94規定 | ||||||||||||||
| 寫落量（ml/min） | 按JB/T7352-94·F規定 | ||||||||||||||
| 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 功耗 | 36VA | 50VA | |||||||||||||
四、水用電磁閥 結構圖
 |

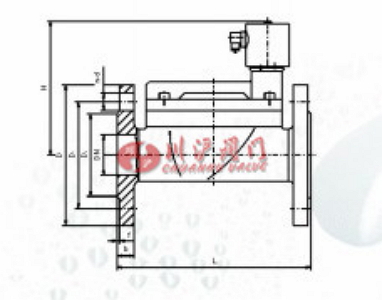

五、水用電磁閥 安裝尺寸
| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 112 | 80 | 1/2 | ||||||||
| 20 | 119 | 80 | 3/4 | 3 | |||||||
| 25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
| 32 | 137 | 140 | 137 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 | |
| 40 | 152 | 156 | 152 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 | |
| 50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
| 65 | 222 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |||
| 80 | 239 | 310 | 200 | 160 | 132 | 4-φ18 | 22 | 3 | |||
| 100 | 255 | 350 | 220 | 180 | 156 | 4-φ18 | 24 | 3 | |||
| 125 | 416 | 400 | 250 | 210 | 184 | 4-φ18 | 26 | 3 | |||
| 150 | 440 | 480 | 285 | 240 | 211 | 8-φ22 | 26 | 3 | |||
| 200 | 443 | 600 | 340 | 295 | 266 | 8-φ22 | 26 | 3 | |||
| 250 | 493 | 730 | 395 | 350 | 319 | 8-φ22 | 28 | 3 | |||
| 300 | 549 | 850 | 445 | 400 | 370 | 8-φ22 | 28 | 4 | |||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-水用電磁閥.PDF
