一、氣動下展式放料閥 產品概述

上海川滬閥門有限公司生產的氣動下展式放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。

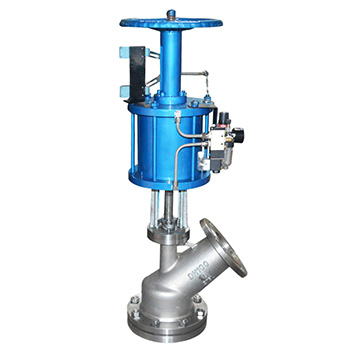

二、氣動下展式放料閥 產品圖片

氣動下展式放料閥

三、氣動下展式放料閥 產品型號

閥體材質	型號
碳鋼	FLJ641F、FLJ641H-16C,FLJ641F、FLJ641H-25C
不銹鋼	FLJ641F、FLJ641H-16P,FLJ641F、FLJ641H-25P

四、氣動下展式放料閥 零部件材料

零件名稱	ZG1Cr18 Ni9Ti系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

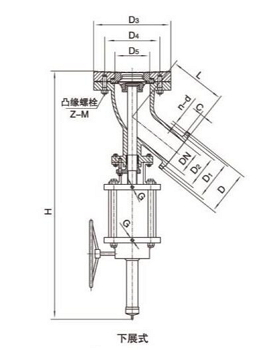

五、氣動下展式放料閥 結構圖

六、氣動下展式放料閥 連接尺寸

公稱通徑 DN	外形主連接法蘭尺寸													氣源接口
	-H	D	D1	D2	C	f	N	d	D3	D4	D5	L	Z-M
25	750	115	85	65	16	2	4	14	115	85	47	125	M12x4	1/4"
40	845	150	110	84	18	3	4	18	160	125	80	160	M16x4
50	845	165	125	99	20	3	4	18	180	145	80	169	M16x4
65	1000	185	145	118	20	3	4	18	195	160	110	175	M16x8
80	1050	200	160	132	20	3	8	18	225	190	137	185	M16x8
100	1120	220	180	156	22	3	8	18	260	225	180	210	M16x8
125	1370	250	210	184	22	3	8	18	280	240	180	230	M20x8
150	1450	285	240	211	24	3	8	22	295	295	210	240	M20x8
200	1580	340	295	266	24	3	12	22	405	335	275	330	M22x12
250	1720	405	355	319	26	3	12	26	460	410	330	380	M22x12

下載：上海川滬閥門有限公司-產品樣本-氣動下展式放料閥.PDF
