氣動固定球閥
產品展示>> 氣動球閥>>氣動固定球閥
一、氣動固定球閥 產品概述

上海川滬閥門有限公司生產的氣動固定球閥，是由角行程的氣動執行機構和固定式球閥組成，適用于兩位切斷和調節的場合。固定式球閥閥體與執行機構的連接采用直連方式。固定式氣動球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
特點：
1. 操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
2.密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
3.防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl 6FA和APl 607標準要求。
4.自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時， 閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
5.排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統(客戶需要請?jiān)谟嗁彆r(shí)說明)
適用場景:
氣動固定球閥廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。

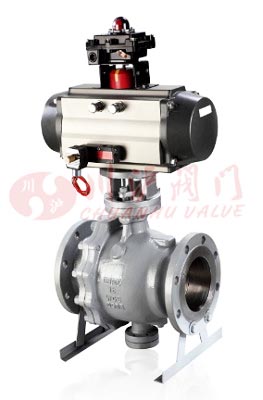

二、氣動固定球閥 產品圖片

氣動固定球閥
氣動固定球閥(鑄鋼法蘭連接)
三、氣動固定球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
四、氣動固定球閥 技術參數

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公稱壓力(MPa) PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
閥體形式 兩段式鑄造閥體
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接形式 法蘭式
流量特性 近似快開型
泄漏量 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍 250:1 250:1
適用溫度 PTFE≤180℃；PPL≤280℃；金屬密封≥300℃
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制能、4～20mA模擬量信號控制
五、氣動固定球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動固定球閥 性能規范

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

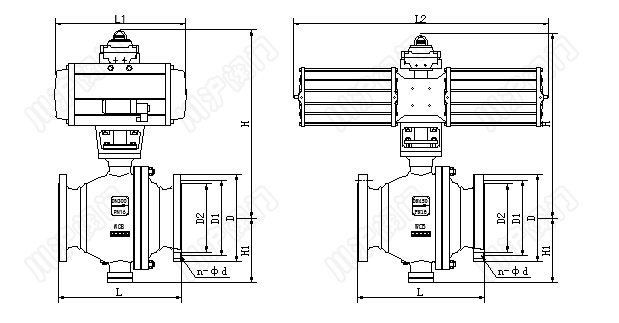

七、氣動固定球閥 結構圖

氣動固定球閥結構圖
八、氣動固定球閥 連接尺寸

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
L 216 241 283 305 356 394 457 533 610 686 762 914 1067 1245
H 配AT 325 335 365 400 420 440 470 配AW執行器
H 260 293 323 383 468 510 655 配AW執行器
H1 102 114 127 152 184 219 273 360 395 430 470 580 700 800
L1 配AT 190 210 247 276 348 378 524 配AW執行器
PN1.6MPa法蘭尺寸
D 165 185 200 220 250 285 340 405 460 520 580 715 840 910
D1 125 145 160 180 210 240 295 355 410 470 525 585 770 840
D2 99 118 132 156 184 211 266 319 370 429 480 609 720 794
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-36 24-36
PN2.5MPa法蘭尺寸
D 165 185 200 235 270 300 360 425 485 555 620 730 845 960
D1 125 145 160 190 220 250 310 370 430 490 550 660 770 875
D2 99 118 132 156 184 211 274 330 389 448 503 609 720 820
n-φd 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-39 24-42

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動固定球閥.PDF

氣動固定球閥鏈接：http:///products/qidongqiufa/qdgdqf.html
