一、AW型氣動執行器 產品概述

上海川滬閥門有限公司生產的AW型氣動執行器，它采用了新材料，新工藝，使產品性能有很大的提高。AW系列氣動裝置能對各種閥門進行開，關操作和頻繁的不同開度調控，能可靠的滿足各種嚴酷的工況及易燃，易爆場合的要求。本系列氣動裝置可應用于石化，發電，供熱，供水，污水處理，冶煉，飲食及生化制藥等行業。在國民經濟的幾乎所有行業，不論現在和將來，都對閥門有廣泛的需求。新型 AW 系列氣動執行裝置由于具有前述的許多優點，自然成為閥門（驅動）配套，設計院設備選擇，項目承包中首選產品。
執行器分雙作用式和單作用式（即彈簧復位）。二個分體氣缸同時工作，輸出扭距大，動作干穩可靠?；钊麠U鍍 鉻，耐磨；滑動部位配有無油潤滑軸承和減磨環可降低摩擦，延長使用壽命。執行器的輸出扭距特性更適用于大 口徑球閥、蝶閥。

二、AW型氣動執行器 產品圖片

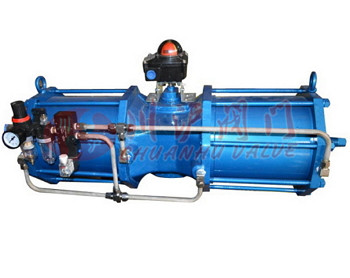

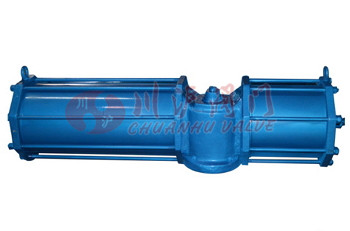

AW型氣動執行器(雙作用式)	AW型氣動執行器(單作用式)

三、AW型氣動執行器 選型指導

使用AW型氣動執行器時，先確定閥門的扭矩，考慮管道介質；水蒸氣或非潤滑的介質增加 25％安全值；非潤滑的干 氣介質增加 60％安全值；非潤滑用氣體輸送的顆粒粉料介質增加 1 00％安全值；對于清潔、無摩擦的潤滑介質 增加 20％安全值，然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。 氣動執行器與閥門安裝精度是否正確，直接影響執行器安全操作和使用壽命。合理安裝是將執行器中心軸與閥 桿必須絕對同軸，合理連接安裝。執行器與閥門裝配之前，應對閥門扭矩測定，不應超出所要求扭矩。裝配后， 氣動執行器和閥門同時試驗，對閥門加壓至額定密封壓力，執行器以氣源壓力為 0.4～0.7MPa 或按用戶需要的 氣源壓力，對氣動執行器的兩個進氣口進行切換進氣，觀察氣動閥門的開啟和關閉情況，不應有停頓、爬行現 象，應開關靈活旋轉，應要進行多次反復試驗。
·執行器及附件的功能和用途
1.雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。
2.彈簧復位式：在電路、氣路切斷或故障時，閥門自動開啟或關閉。
3.單電控電磁閥：供電時、閥門打開或關閉，斷電時、閥門關閉或打開。 (可提供防爆型)。
4.雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能 (可提供防爆型)。
5.限位開關回訊器：遠距離傳送閥門的開關位置的信號 (可提供防爆型)。
6.電氣定位器：根據電流信號 (標準 4-20mA)的大小、對閥門的介質流量調節控制。(可提供防爆型)。
7.氣動定位器：根據氣壓信號 (標 0.02-0.1MPa)的大小對閥門的介質流量調節控制。
8.電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用。 (可提供防爆型)。
9.氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑等作用。
10.手動操作機構：自動控制在不正常情況下、可以用于手動操作。

四、AW型氣動執行器 雙作用輸出扭矩表

型號規格	氣源壓力（Mpa）
	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

五、AW型氣動執行器 單作用輸出扭矩表

型號規格	彈簧扭矩		氣源壓力（Mpa）
			0.4		0.5		0.6
	小	大	小	大	小	大	小	大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2880	3090	4000	4210	5120
AW28S	2900	5610	1250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	16140	1480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

六、AW型氣動執行器 氣缸容積及耗氣量計算和重量

型號規格		AW13	AW17	AW20	AW25	AW28	AW35	AW40	AW50	AW60
氣缸容量L（升）	雙作用A+B	6.5	14.3	30.8	48.5	73.0	148.2	193.2	350	630
	單作用B	3.25	7.15	15.4	24.2	36.5	74.1	96.1	175	315
重量Kg	雙作用	48	82	170	195	325	600	800	1070	1580
	單作用	65	116	223	280	450	845	1070	1400

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
