三片式高平臺球閥
產品展示>> 球閥>>三片式高平臺球閥
一、三片式高平臺球閥 產品概述

三片式高平臺球閥是在三片式法蘭球閥上的升級款，主要是為了方便和氣動執行器和電動執行器組裝使用，自帶平臺和支架設計，符合IS05211標準，減輕了和驅動執行器連接的成本和時間，閥體材質有WCB、304、316不銹鋼系列，適合在溫度250度一下介質中使用，相比螺紋連接的閥門，在對閥門維護、維修成本上提升了很多，方便拆卸和更換閥門。

二、三片式高平臺球閥 產品圖片

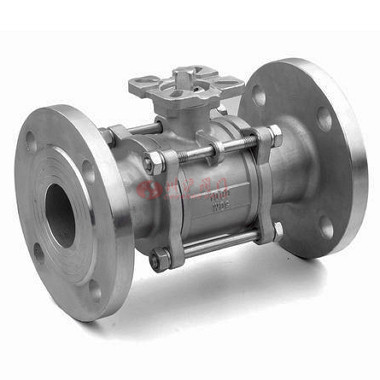

三片式高平臺球閥 三片式高平臺球閥

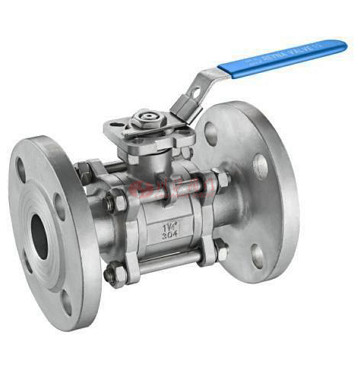

三片式高平臺球閥 三片式高平臺球閥
三、三片式高平臺球閥 零部件參數

設計制造DESIGN: GB/T-12237/ANSI B16.34
法蘭尺寸FLANGE DIMENSIONS B/T-9113.1/ASME B16.5 CLASS150
檢查與測試TEST GB/T-13927/API598

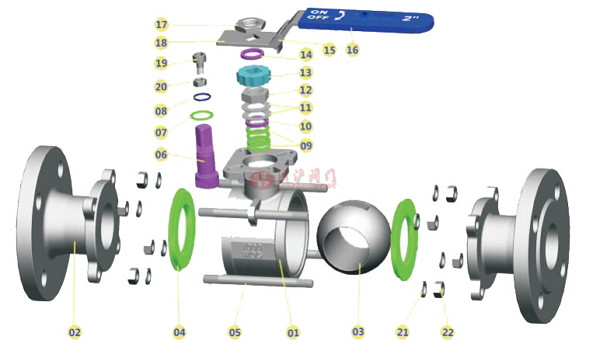

四、三片式高平臺球閥 分解圖

三片式高平臺球閥分解圖
五、三片式高平臺球閥 零部件材質

NO. 零件名稱PART NAME PN16/40 CLASS150/300 JIS-10K DIN PN40
1 閥體BODY CF8M CF8 CF8M WCB SCS13 1.4408
2 閥蓋END CAP CF8M CF8 CF8M WCB SCS13 1.4408
3 球 BALL SS316 SS304 SS316 SS304 SS304 SS316
4 閥座SEAL RTFE RTFE RTFE RTFE RTFE RTFE
5 雛 STUD PTFE PTFE PTFE PTFE PTFE PTFE
6 閥桿STEM SS316 SS304 SS316 SS304 SS304 SS316
7 桿密封 THRUST WASHER PTFE PTFE PTFE PTFE PTFE PTFE
8 〇型圈 STEM O-RING VITON VITON VITON VITON VITON VITON
9 中頭墊 STEM PACKING PTFE PTFE PTFE PTFE PTFE PTFE
10 _壓套GLAND SS304 SS304 SS304 SS304 SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304 SS304 SS304 SS304 SS304
12 下螺帽STEM NUT SS304 SS304 SS304 SS304 SS304 SS304
13 睡蓋 STOP WASHER SS304 SS304 SS304 SS304 SS304 SS304
14 墊片壓簧 FILLING DAMPING RING SS304 SS304 SS304 SS304 SS304 SS304
15 鎖片 LOCKING PAD SS304 SS304 SS304 SS304 SS304 SS304
16 膠套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC
17 螺媢 HANDLE NUT SS304 SS304 SS304 SS304 SS304 SS304
18 手柄 HANDLE SS304 SS304 SS304 SS304 SS304 SS304
19 定位螺絲STOP BOIT SS304 SS304 SS304 SS304 SS304 SS304
20 定位螺帽STOP NUT SS304 SS304 SS304 SS304 SS304 SS304
21 彈墊STUD A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8
22 螺帽NUT A194.Gr.8 A194.Gr.8 A194.Gr.8 A194.Gr.8 A194 Gr.8 A194.Gr.8

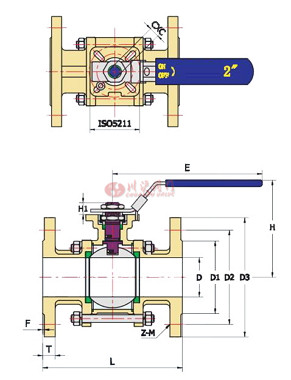

六、三片式高平臺球閥 結構圖

三片式高平臺球閥結構圖
七、三片式高平臺球閥 連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2” 15 130 112 48 9 9 46 65 95 14 2 4-14 F03/F04
DN20 3/4" 20 140 112 62 9 9 56 75 105 14 2 4-14 F03/F04
DN25 1" 25 150 136 64 11 11 65 85 115 14 2 4-14 F04/F05
DN32 1-1/4" 32 165 185 71 11 11 78 100 135 16 2 4-18 F04/F05
DN40 1-1/2" 38 180 198 76 14 14 84 110 145 16 2 4-18 F05/F07
DN50 2" 50 200 198 84.5 14 14 100 125 160 16 2 4-18 F05/F07
DN65 2-1/2" 64 220 265 106.8 17 17 120 145 185 18 2 4-18 F07/F10
DN80 3" 78 250 265 116.0 17 17 135 160 195 20 2 8-18 F07/F10
DN100 4" 100 280 325 154.5 17 17 156 180 215 20 2 8-18 F07/F10

1/2"~4"Class150

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 108 112 48 9 9 35.0 60.5 89.0 10.5 1.6 4-16 F03/F04
DN20 3/4" 20 117 112 62 9 9 43.0 70.0 98.6 10.5 1.6 4-16 F03/F04
DN25 1" 25 127 136 64 11 11 51.0 79.2 108.0 10.5 1.6 4-16 F04/F05
DN32 1-1/4" 32 140 185 71 11 11 63.5 88.9 117.5 11.2 1.6 4-16 F04/F05
DN40 1-1/2" 38 165 198 76 14 14 73.2 98.6 127.0 12.7 1.6 4-16 F05/F07
DN50 2" 50 178 198 84.5 14 14 92.0 120.7 152.5 14.3 1.6 4-19 F05/F07
DN65 2-1/2” 64 190 265 106.8 17 17 104.7 139.7 177.8 15.9 1.6 4-19 F07/F10
DN80 3" 78 203 265 116.0 17 17 127.0 152.4 190.5 17.5 1.6 4-19 F07/F10
DN1OO 4" 100 229 325 154.5 17 17 157.2 190.5 228.6 22.3 1.6 8-19 F07/F10

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三片式高平臺球閥.PDF

三片式高平臺球閥鏈接：http:///products/qiufa/gpt3flqf.html
