鍛鋼法蘭閘閥
一、鍛鋼法蘭閘閥 產品概述
上海川滬閥門生產的鍛鋼法蘭閘閥適用于Class150～2500LB、工作溫度-29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。
【工作原理】：
閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式及螺紋連接。閥桿頭部設計有錐形的上密封面，當閥門全開時閥蓋的上密封座嚴密吻合，無外泄漏。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成，堆焊層厚度大干等于2mm。
【產品特點】：
1、獨特的自密封設計，壓力越高，密封越可靠。
2、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
3、閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。
4、閘板和閥座的密封面采用硬質合金堆焊而成，密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。
二、鍛鋼法蘭閘閥 產品圖片
 |

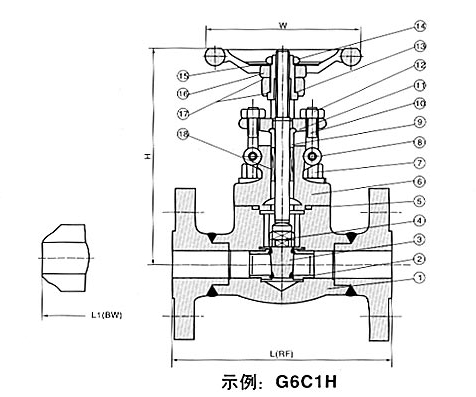

三、鍛鋼法蘭閘閥 150Lb-600Lb 技術參數
 |
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 圓柱銷 | A276 420 | A276 304 | ||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F304 | ||
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 420 | |||
| 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 潤滑墊片 | A273 431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
☆尺寸和重量（Kg）021-51697495
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
|---|---|---|---|---|---|---|---|---|
| L(RF) L1(BW) |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H（開） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||

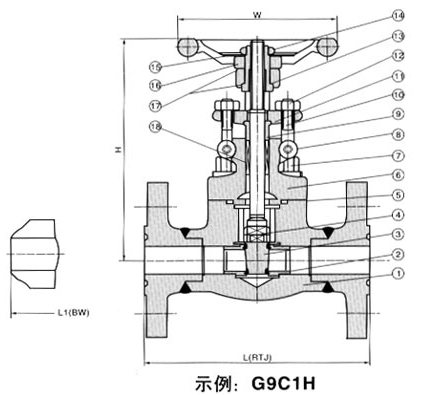

四、鍛鋼法蘭閘閥 900Lb-1500Lb 技術參數
 |
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 圓柱銷 | A276 420 | A276 304 | ||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F304 | ||
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 420 | |||
| 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 潤滑墊片 | A273 431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；021-51697495
☆尺寸和重量（Kg）
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
|---|---|---|---|---|---|---|---|
| L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H（開） | 197 | 197 | 236 | 246 | 283 | 330 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
| BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-鍛鋼法蘭閘閥.PDF
