一、J13W針型閥 產品概述

上海川滬閥門生產的J13W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

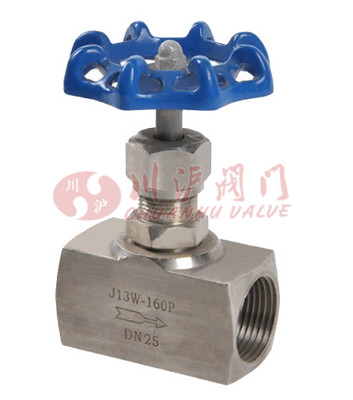

二、J13W針型閥 產品圖片

J13W針型閥(不銹鋼內螺紋連接)

三、J13W針型閥 零部件材質

零件名稱	閥桿，閥蓋	閥桿，閥瓣	填料
J13W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀，柔性石墨
J13W-160、J13W-40	優質碳鋼	鉻不銹鋼

四、J13W針型閥 技術規范

型號	公稱壓力 Mpa	試驗壓力 (Mpa)			工作壓力(Mpa)	工作溫度	適用介質
		殼體	密封(液)l	密封(氣)
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540OC	液化石油氣水，酸，蒸汽，油品等
J13W-40P	4.0	6.0	4.4	0.6	4.0
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425 OC
J13W-320P	32.0	48.0	35.2	0.6	32.0

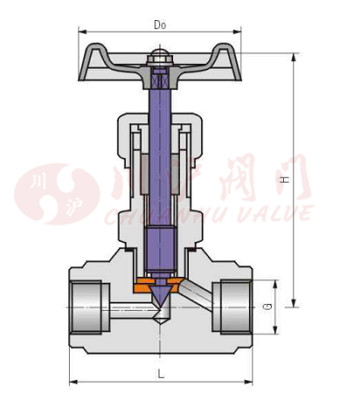

五、J13W針型閥 結構圖

六、J13W針型閥 連接尺寸

公稱直徑DN（mm）	管螺紋	尺					重量
		Do	L	H	H1	d
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	8	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-J13W針型閥.PDF
