一、J61W針型閥 產品概述

上海川滬閥門生產的J61W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

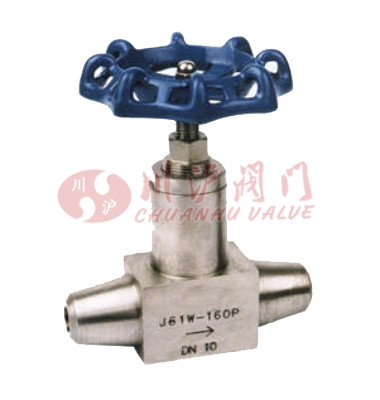

二、J61W針型閥 產品圖片

J61W針型閥(不銹鋼)

三、J61W針型閥 零部件材質

零件名稱	閥桿、閥蓋、螺栓	閥桿、閥瓣、密封墊	填料	墊片	手輪
JJY1-320-DN5	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀，柔性石墨	橡膠石棉板	優質碳鋼

四、J61W針型閥 技術規范

型號	公稱壓力PN Mpa	試驗壓力PS(Mpa)			工作壓力(Mpa)	工作溫度(OC)	適用介質
		殼體	密封(液)	密封(氣)
J61Y-170V	17.0	25.5	18.7	0.6	17.0	V≤570℃	液化石油氣水，酸，蒸汽，油品等
J61Y-160P	16.0	24.0	17.6	0.6	16.0	P≤540℃
J61-320	32.0	48.0	35.0	0.6	32.0	C≤425 ℃

五、J61W針型閥 結構圖

六、J61W針型閥 連接尺寸

型號	尺寸					重量
	Do	L	H	H1	d
6	80	100	100	110	6	1.20
10	80	120	100	110	8	1.50
15	100	130	120	130	12	1.70
20	120	145	150	165	15	2.60
25	140	170	165	190	18	4.2

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
