氣動襯氟調節球閥
產品展示>> 耐腐蝕閥門>>氣動襯氟調節球閥
一、氣動襯氟調節球閥 產品概述

上海川滬閥門有限公司生產的氣動襯氟調節球閥有氣動V型襯氟調節球閥和氣動O型襯氟，其中氣動V型調節球閥是一種360度直角回轉的高級控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。V型球閥閥芯設計成帶有特殊形式的V型口，（V型口可根據不同的角度來實現調節精度）具有精確的流量特性和控制能力，適用于各種控制場合。額定流量系數大，可調比大，密封性能優越，結構緊湊，體積小，可豎臥安裝等優點。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切及自潔能力，尤其適用于含有纖維性或軟質顆粒的懸浮液的控制。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈V型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制調節球閥2種形式，

氣動襯氟調節球閥特點：
1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2.流通能力大，且介質流向不受限制。
3.密封性能好、泄漏量?。好芊忾y座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低。
4.除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質。
5.結構簡單維修方便。
6.配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。
氣動襯氟調節球閥適用場景:
氣動襯氟調節球閥廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

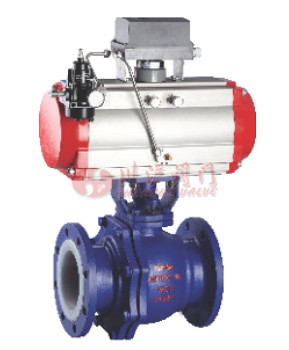

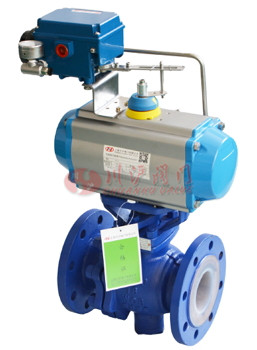

二、氣動襯氟調節球閥 產品圖片

氣動襯氟調節球閥 氣動襯氟調節球閥
氣動襯氟調節球閥 氣動襯氟調節球閥
三、氣動襯氟調節球閥 材質參數

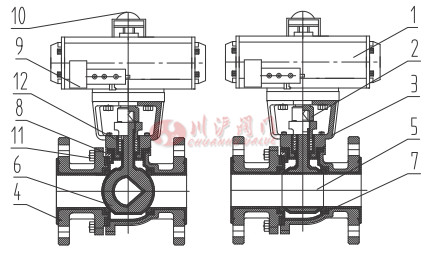

氣動襯氟調節球閥結構圖 序號 名稱 序號 名稱
01 氣動執行機構 07 密封圈
02 連接軸 08 閥體
03 執行器支架 09 電磁閥
04 閥蓋 10 信號
05 O型球體 11 螺栓、螺母
06 V型球體 12 填料
主要零件材料
名稱 材質
閥體、閥蓋、球芯 ZG230-450、ZG0Cr18Ni9
襯里材料 F46、F4、PFA、PO、PE、PP
密封圈、填料、墊片 聚四氟乙烯、柔性石墨
氣動執行機構 組合件（見氣動說明書）
電動執行機構 組合件（見電裝說明書）
四、氣動襯氟調節球閥 技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV V型 7 15 25 50 70 100 180 270 440 680 990 1760 2750 3900
O型 19 38 72 110 170 270 450 510 940 1400 2200 3500 5650 8000
配氣動執行器 雙作用 AT52 AT52 AT63 AT63 AT75 AT83 AT92 AT105 AT125 AT140 AT160 AT210 AT270 AT300
單作用 AT63S AT63S AT75S AT83S AT92S AT105S AT125S AT140S AT160S AT160S AT190S AT240S AT300S AT350S
配電動執行器 精小型 05 10 16 20 40 50 60 100 160 200
流量特性 V型 近似等百分比
O型 快開
公稱壓力(MPa) 0.6MPa、1.0MPa、1.6MPa、2.5MPa
球芯轉角 0~90度
動作時間S 0.5-7
五、氣動襯氟調節球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動襯氟調節球閥 性能參數

基本誤差（％) 不帶定位器 帶定位器
回差< (%) ±10 ±1.S
死區<(%) 8 1.5
泄漏墾 6 0.6
允許泄漏量 VI級（或無泄漏） 10^-4*闊額定容里
VI級（或無泄漏） 10^-6*閥額定容雖
哪附件 電氣定位器或電/氣轉換器、空氣過濾減壓器、電磁閥、手輪機構等
額定流受系數Kv偏差（％ ) ±20
七、氣動襯氟調節球閥 結構圖

氣動襯氟調節球閥結構圖

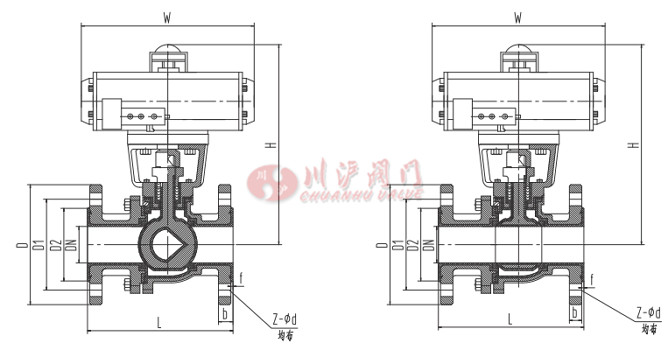

八、氣動襯氟調節球閥 連接尺寸

PN10
公稱通徑 氣缸長度 結構長度 法蘭連接尺寸 氣開、氣關
W L D D1 D2 f b Z-d H
DN15 145 140 95 65 45 2 16 4—14 205
DN20 145 140 105 75 55 2 18 4—14 208
DN25 169 150 115 8S 65 2 18 4—14 210
DN32 169 16S 140 100 78 2 18 4—18 232
DN40 201 180 150 110 85 3 18 4—18 274
DN50 209 200 165 125 100 3 18 4—18 287
DN65 242 220 185 145 120 3 18 4—18 327
DN80 275 250 200 160 13S 3 20 8—18 363
DN100 332 280 220 180 155 3 20 8—18 398
DN12S 38S 320 250 210 185 3 22 8—18 432
DN150 450 360 285 240 210 3 22 8—22 475
DN200 562 400 340 295 265 3 24 8—22 615
DN250 722 450 395 350 320 3 26 12—22 740
DN300 830 610 445 400 368 4 26 12—22 885

PN16
公稱通徑 氣缸長度 結構長度 法蘭連接尺寸 氣開、氣關
W L D D1 D2 f b Z-d H
DN15 145 140 95 65 45 2 16 4—14 205
DN20 145 140 105 75 55 2 18 4—14 208
DN25 169 150 115 85 65 2 18 4—14 210
DN32 169 165 140 100 78 2 18 4—18 2B2
DN40 201 180 150 110 85 3 18 4—18 274
DN50 209 200 165 125 100 3 18 4—18 287
DN65 242 220 185 145 120 3 18 4—18 327
DN80 275 250 200 160 135 3 20 8—18 363
DN100 332 280 220 180 155 3 20 8—18 398
DN125 385 320 250 210 185 3 22 8—18 432
DN150 450 360 285 240 210 3 22 8—22 475
DN200 562 400 340 295 265 3 24 12—22 615
DN250 722 450 405 355 320 3 26 12—26 740
DN300 830 610 460 410 370 4 28 12—26 885

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
