氣動隔膜調節閥
產品展示>> 耐腐蝕閥門>>氣動隔膜調節閥
一、氣動隔膜調節閥 產品概述

上海川滬閥門有限公司生產的ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間"山"形凸出面進行密封,與外界隔離(無填料函)。
特點：
1、采用輕型執行機構，高度及重量均可減小30%。
2、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
適用場景:
氣動隔膜調節閥特點特別適合于要求耐腐蝕、劇毒場合。

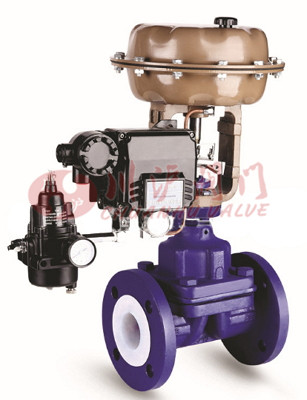

二、氣動隔膜調節閥 產品圖片

氣動隔膜調節閥
氣動隔膜調節閥
三、氣動隔膜調節閥 材質參數

氣動隔膜調節閥 零件材質
閥體 HT200、ZG230～450或下述材質襯里
隔膜 丁荃膠、天然膠、聚四氟乙烯波紋
薄膜 丁腈橡膠夾增強滌綸織物
彈簧 60S12Mn、閥體襯里材質及適用范圍
氣動隔膜調節閥 閥體襯里材質
閥體襯里 使用溫度（℃） 適用介質
無襯里 -10～+175 適用于非腐蝕性介質
軟橡膠 -10～+85 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠 -10～+85 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠 -10～+105 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好
丁荃膠 -10～+120 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好
陶瓷 -10～+175 適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物
F46 -10～+190 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質
氣動隔膜調節閥 隔膜襯里材質
隔膜材質 使用溫度（℃） 適用介質
丁荃膠（B級） -40～+100 大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級） -50～+100 主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯 -10～+150 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
四、氣動隔膜調節閥 技術參數

公稱通徑(DN) 15 20 25 32 40 50 65 80 100 125 150 200 250
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數 KV 8 12 16 38 60 68 90 150 300 500 600 1200 1800
允許壓差(MPa) 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.09
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 10 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 /
閥蓋形式 標準型(-17～+250℃)
壓蓋形式 螺栓壓緊式
閥芯形式 隔膜式
流量特性 快開特性
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
五、氣動隔膜調節閥 氣動薄膜執行機構參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
六、氣動隔膜調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

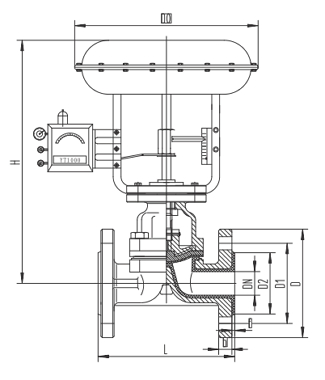

七、氣動隔膜調節閥 結構圖

氣動隔膜調節閥結構圖
八、氣動隔膜調節閥 連接尺寸

公稱通徑 外型安裝尺寸
DO 氣開 氣關 結構長度 L
DN15 285 479 532 125
DN20 285 479 532 135
DN25 285 479 532 145
DN32 285 538 617 160
DN40 285 553 632 180
DN50 285 562 641 210
DN65 360 754 855 250
DN80 360 775 876 300
DN100 360 857 958 350
DN125 470 952 1077 400
DN150 470 989 1114 460
DN200 470 1084 1209 570
DN250 580 1200 1200 680
DN300 580 1235 1235 750

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
