氣動放料球閥
一、氣動放料球閥 產品概述
上海川滬閥門有限公司生產的氣動放料球閥，是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少。氣動放料球閥結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上。
特點：
1.閥座與端面法蘭距離近，物料滯留少。
2.結構緊湊，密封性能優越。
適用場景:
氣動放料球閥用于精細化工、制藥、化工行業的反應鍋上。氣動放料球閥也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。

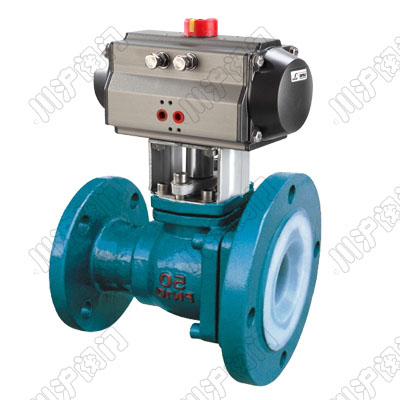

二、氣動放料球閥 產品圖片
 |
| 氣動放料球閥 |
三、氣動放料球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動放料球閥 技術參數
| 閥體形式 | 整體式精鑄閥體 |
|---|---|
| 公稱通徑 | DN25～100mm |
| 公稱壓力 | PN1.0 MPa |
| 連接形式 | 法蘭式、卡箍式 |
| 適用溫度 | -20℃～150℃ |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 閥芯形式 | O型球體閥芯 |
| 流量特性 | 近似快開型 |
五、氣動放料球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動放料球閥 結構圖和連接尺寸
氣動放料球閥，為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售 部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動放料球閥.PDF
