不銹鋼氣動蝶閥
一、不銹鋼氣動蝶閥 產品概述
不銹鋼氣動蝶閥是由不銹鋼氣缸和不銹鋼衛生級蝶閥組成，閥門為一體化不銹鋼材料設計，所以稱之為不銹鋼氣動蝶閥，多應用于潔凈場合使用，如食品加工、制藥行業、化妝品行業、乳制品加工、啤酒和飲料生產等場合。不銹鋼氣缸為單作用氣缸，可以實現斷氣復位功能，常配兩位三通電磁閥、或與閥門定位器連接，由4-20mA信號控制閥門開度大小實現對介質流量大小的調節。

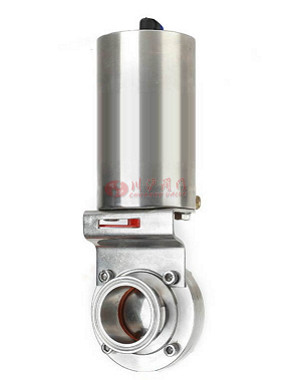

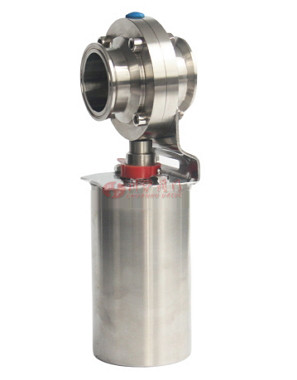

二、不銹鋼氣動蝶閥 產品圖片
 |
 |
| 不銹鋼氣動蝶閥 | 不銹鋼氣動蝶閥 |
三、不銹鋼氣動蝶閥 技術參數
| 產品型號 | D71X-10P、D71X-16P、D71X-16R、D71X-16RL |
|---|---|
| 工作溫度 | ≤80℃ |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡膠、氟橡膠、聚四氟乙烯 |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 連接形式 | 快裝式、外螺紋式、焊接式、對夾式 |

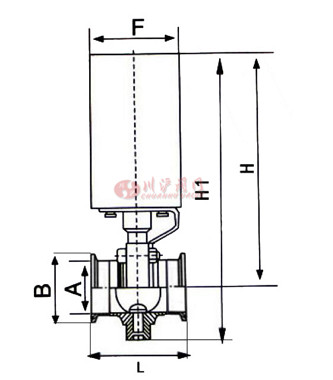

四、不銹鋼氣動蝶閥 結構圖
 |
五、不銹鋼氣動蝶閥 連接標準和尺寸
| 規格 | 英寸 | B | A | L | H | H1 |
|---|---|---|---|---|---|---|
| 19 | 3/4" | 50.5 | 16 | 66 | 205 | 245 |
| 25 | 1" | 50.5 | 22 | 66 | 205 | 245 |
| 32 | 1 1/4" | 50.5 | 29 | 66 | 205 | 245 |
| 38 | 1 1/2” | 50.5 | 35 | 70 | 205 | 245 |
| 45 | 1 3/4" | 64 | 42 | 70 | 210 | 250 |
| 51 | 2" | 64 | 48 | 70 | 215 | 255 |
| 57 | 2 1/4" | 77.5 | 53 | 76 | 220 | 265 |
| 63 | 2 1/2" | 77.5 | 59 | 76 | 225 | 265 |
| 76 | 3" | 91 | 72 | 80 | 230 | 285 |
| 89 | 3 1/2" | 106 | 85 | 84 | 235 | 290 |
| 102 | 4" | 119 | 98 | 85 | 240 | 295 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
