衛生級氣動三通球閥
一、衛生級氣動三通球閥 產品概述
衛生級氣動三通球閥也叫衛生級卡箍三通球閥，閥芯有三通L型和三通T型之分，其中三通L型球閥多用于介質流向的切換流向使用，三通T型球閥可用于調節分配個管道流量大小，也可以用于2條管路合流為1路使用。閥門多和氣動執行器組成氣動三通球閥，或和電動執行器組成電動三通球閥，可以靈活與中控系統集成，做自動化控制流量大小來使用。

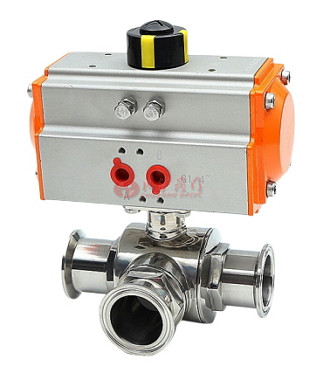

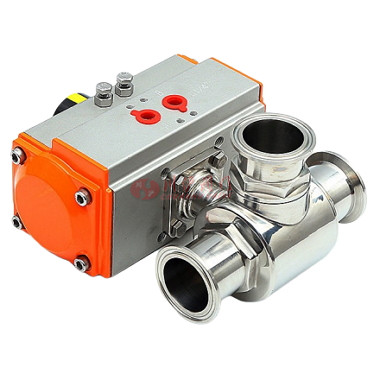

二、衛生級氣動三通球閥 產品圖片
 |
 |
| 衛生級氣動三通球閥 | 衛生級氣動三通球閥 |
三、衛生級氣動三通球閥 技術參數
| 產品型號 | Q684F/Q685F-10P、Q684F/Q685F-16P、Q684F/Q685F-16R、Q684F/Q685F-16RL |
|---|---|
| 工作溫度 | -10~135℃、滅菌溫度150℃（Max20min） |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 閥門流向 | 三通L型、三通T型 |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 結構形式 | 浮動直通式 |
四、衛生級氣動三通球閥 三通流向圖
 |
五、衛生級氣動三通球閥 結構圖
 |

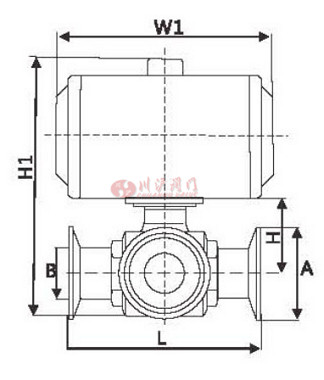

六、衛生級氣動三通球閥 連接標準和尺寸
| 規格 | A | B | H1 | W1 | L | 重量KG | 氣動執行器規格 |
|---|---|---|---|---|---|---|---|
| c19 | 50.5 | 15 | 172 | 147 | 108 | 2.23 | AT52 |
| c25 | 50.5 | 20 | 172 | 147 | 120 | 2.4 | AT52 |
| c32 | 50.5 | 25 | 178 | 147 | 128 | 2.53 | AT52 |
| c38 | 50.5 | 32 | 218 | 168 | 144 | 3.72 | AT63 |
| c51 | 64 | 40 | 228 | 168 | 168 | 4.8 | AT63 |
| c63 | 77 | 50 | 260 | 210 | 180 | 6.5 | AT83 |
| c76 | 91 | 65 | 300 | 262 | 220 | 11.6 | AT92 |
| c89 | 106 | 80 | 335 | 265 | 244 | 15.6 | AT105 |
| c102 | 119 | 90 | 395 | 300 | 270 | 21 | AT125 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
