電動衛生級球閥
一、電動衛生級球閥 產品概述
上海川滬閥門有限公司生產的電動衛生級球閥，是由電動執行機構和衛生級球閥組成，也稱為電動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。
特點：
1.密封性能好。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

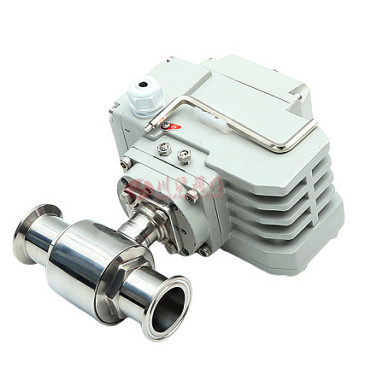

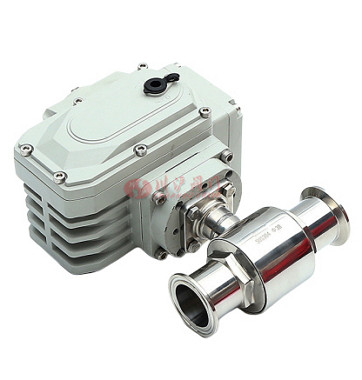

二、電動衛生級球閥 產品圖片
 |
 |
| 電動衛生級球閥 | 電動衛生級球閥 |
三、電動衛生級球閥 零部件參數
| 閥體 | 304/316/316L不銹鋼 |
|---|---|
| 閥軸 | 不銹鋼 |
| 球體 | 304/316/316L不銹鋼 |
| 閥座 | PTFE |
四、電動衛生級球閥 技術參數
| 閥體形式 | 二通式、三通式 |
|---|---|
| 公稱通徑 | DN15～102mm |
| 公稱壓力 | PN1.0 MPa |
| 連接形式 | 快裝式(卡箍式)、焊接式、螺紋式 |
| 適用溫度 | PTFE≤180℃ |
| 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
| 產品特點 | 安全衛生，密封好、使用壽命長 |
五、電動衛生級球閥 執行機構參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||

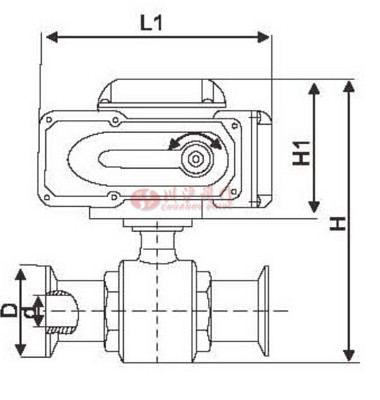

六、電動衛生級球閥 結構圖
 |
七、電動衛生級球閥 連接標準和尺寸
| 規格 | D | d | H | H1 | L1 | 重量KG |
|---|---|---|---|---|---|---|
| c19 | 50.5 | 16 | 210 | 132 | 178 | 3.2 |
| c25 | 50.5 | 22 | 215 | 132 | 178 | 3.3 |
| c32 | 50.5 | 29 | 225 | 132 | 178 | 3.5 |
| c38 | 50.5 | 35 | 235 | 132 | 178 | 3.7 |
| c45 | 64 | 42 | 250 | 132 | 178 | 4.0 |
| c51 | 64 | 47 | 260 | 132 | 178 | 4.3 |
| c57 | 77 | 52 | 275 | 132 | 178 | 4.8 |
| c63 | 77 | 58 | 285 | 132 | 178 | 5 |
| c76 | 91 | 72 | 310 | 153 | 210 | 8.8 |
| c89 | 106 | 85 | 370 | 170 | 309 | 21 |
| c102 | 119 | 98 | 395 | 185 | 309 | 23 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
