衛生級快裝球閥
一、衛生級快裝球閥 產品概述
衛生級快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

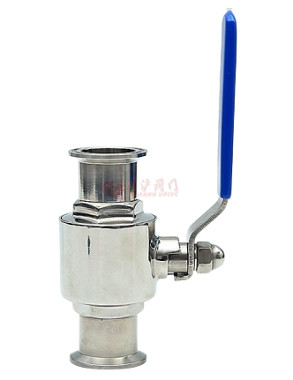

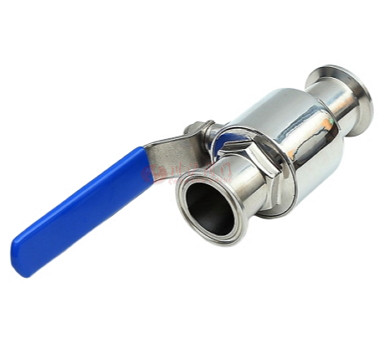

二、衛生級快裝球閥 產品圖片
 |
 |
| 衛生級快裝球閥 | 衛生級快裝球閥 |
三、衛生級快裝球閥 技術參數
| 產品型號 | Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL |
|---|---|
| 工作溫度 | -10~135℃、滅菌溫度150℃（Max20min） |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 結構形式 | 浮動直通式 |

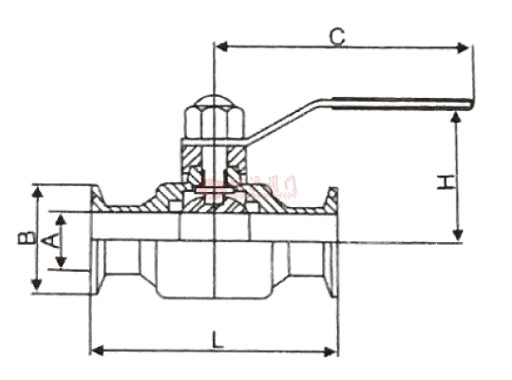

四、衛生級快裝球閥 結構圖
 |
五、衛生級快裝球閥 連接標準和尺寸
| 規格 | SIZE | A | B | C | L | KG |
|---|---|---|---|---|---|---|
| 管道外徑 | 1英寸=25.4 | 通徑 | 卡盤通徑 | 手柄 | 總長度 | 重量 |
| c12.7 | 1/2 | 10 | 25.4 | 100 | 85 | 0.3 |
| c19 | 3/4 | 16 | 50.5 | 120 | 100 | 0.6 |
| c25 | 1 | 22 | 50.5 | 130 | 105 | 0.7 |
| c32 | 1-1/4 | 29 | 50.5 | 140 | 120 | 0.8 |
| c38 | 1-1/2 | 35 | 50.5 | 160 | 136 | 1.0 |
| c45 | 1-3/4 | 42 | 64 | 170 | 145 | 1.6 |
| c51 | 2 | 47 | 64 | 175 | 160 | 1.7 |
| c57 | 2-1/4 | 52 | 77 | 195 | 162 | 2.4 |
| c63.5 | 2-1/2 | 58 | 77 | 200 | 170 | 2.6 |
| c76 | 3 | 71 | 91 | 250 | 195 | 4 |
| c89 | 3-1/2 | 83 | 106 | 260 | 235 | 5.9 |
| c102 | 4 | 97 | 119 | 290 | 270 | 8.3 |
| c133 | 5 | 125 | 145 | 350 | 290 | 14 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-衛生級快裝球閥.PDF
