衛生級法蘭球閥
一、衛生級法蘭球閥 產品概述
衛生級法蘭球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

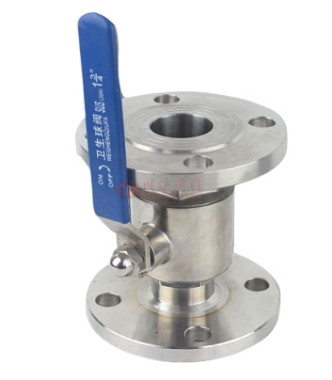

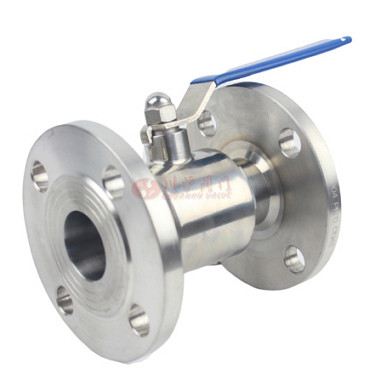

二、衛生級法蘭球閥 產品圖片
 |
 |
| 衛生級法蘭球閥 | 衛生級法蘭球閥 |
三、衛生級法蘭球閥 技術參數
| 產品型號 | Q41F-10P、Q41F-16P、Q41F-16R、Q41F-16RL |
|---|---|
| 工作溫度 | -10~135℃、滅菌溫度150℃（Max20min） |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 結構形式 | 浮動直通式 |

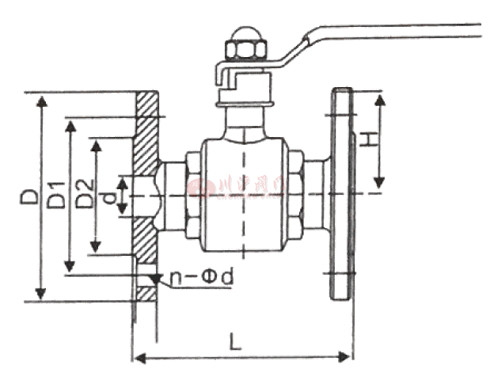

四、衛生級法蘭球閥 結構圖
 |
五、衛生級法蘭球閥 連接標準和尺寸
| 規格 | D | d | L | D1 |
|---|---|---|---|---|
| DN15 | 95 | 15 | 100 | 65 |
| DN20 | 105 | 20 | 105 | 75 |
| DN25 | 115 | 25 | 120 | 85 |
| DN32 | 135 | 32 | 136 | 100 |
| DN40 | 145 | 40 | 145 | 110 |
| DN50 | 160 | 50 | 160 | 125 |
| DN65 | 180 | 65 | 195 | 145 |
| DN80 | 195 | 80 | 235 | 160 |
| DN100 | 215 | 100 | 270 | 180 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-衛生級法蘭球閥.PDF
