衛生級帶支架蝶閥
一、衛生級帶支架蝶閥 產品概述
衛生級帶支架蝶閥是用來和氣動執行器連接組成氣動衛生級蝶閥，或和電動執行器連接組成電動衛生級蝶閥， 閥門為一體化設計，極大的方便了和驅動執行器連接的成本和控制，具有結構緊湊、安裝方便、拆卸簡單的特點。衛生級帶支架蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。

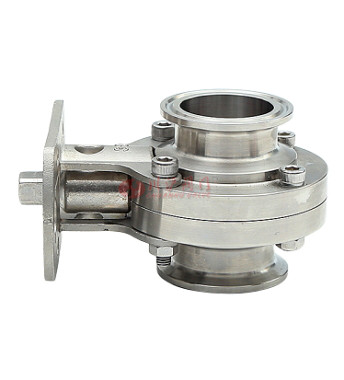

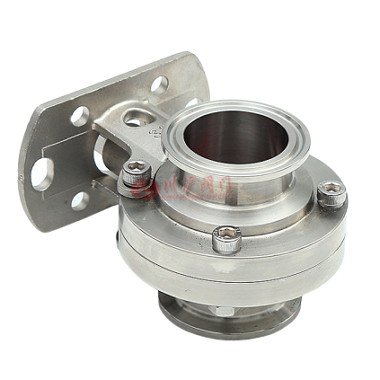

二、衛生級帶支架蝶閥 產品圖片
 |
 |
| 衛生級帶支架蝶閥 | 衛生級帶支架蝶閥 |
三、衛生級帶支架蝶閥 技術參數
| 產品型號 | D71X-10P、D71X-16P、D71X-16R、D71X-16RL |
|---|---|
| 工作溫度 | ≤80℃ |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡膠、氟橡膠、聚四氟乙烯 |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 連接形式 | 快裝式、外螺紋式、焊接式、對夾式 |

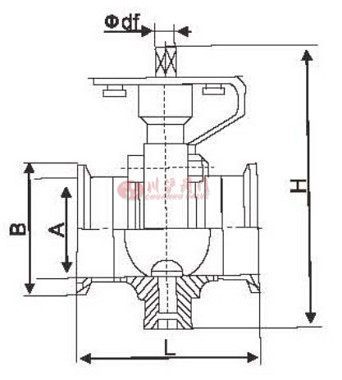

四、衛生級帶支架蝶閥 結構圖
 |
五、衛生級帶支架蝶閥 連接標準和尺寸
| 規格 | A | B | L | H | d | 重量KG |
|---|---|---|---|---|---|---|
| c19 | 16 | 50.5 | 66 | 105 | 11x11 | 1.4 |
| c25 | 22 | 50.5 | 66 | 105 | 11x11 | 1.3 |
| c32 | 29 | 50.5 | 66 | 105 | 11x11 | 1.2 |
| c38 | 35 | 50.5 | 70 | 105 | 11x11 | 1.3 |
| c45 | 42 | 64 | 70 | 120 | 11x11 | 1.4 |
| c51 | 48 | 64 | 70 | 130 | 11x11 | 1.6 |
| c57 | 53 | 77.5 | 76 | 135 | 11x11 | 1.9 |
| c63 | 59 | 77.5 | 76 | 145 | 11x11 | 2 |
| c76 | 72 | 91 | 80 | 155 | 11x11 | 2.3 |
| c89 | 85 | 106 | 84 | 170 | 11x11 | 3 |
| c102 | 98 | 119 | 85 | 185 | 14x14 | 3.4 |
| c108 | 104 | 119 | 85 | 190 | 14x14 | 3.8 |
| c114 | 110 | 130 | 95 | 200 | 14x14 | 4.2 |
| c133 | 128 | 145 | 113 | 215 | 14x14 | 5.6 |
| c152 | 148 | 168 | 123 | 245 | 17x17 | 7.5 |
| c159 | 153 | 183 | 123 | 245 | 17x17 | 7.5 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-衛生級帶支架蝶閥.PDF
衛生級帶支架蝶閥鏈接：http:///products/weishengjitiaojiefa/zjdf.html
